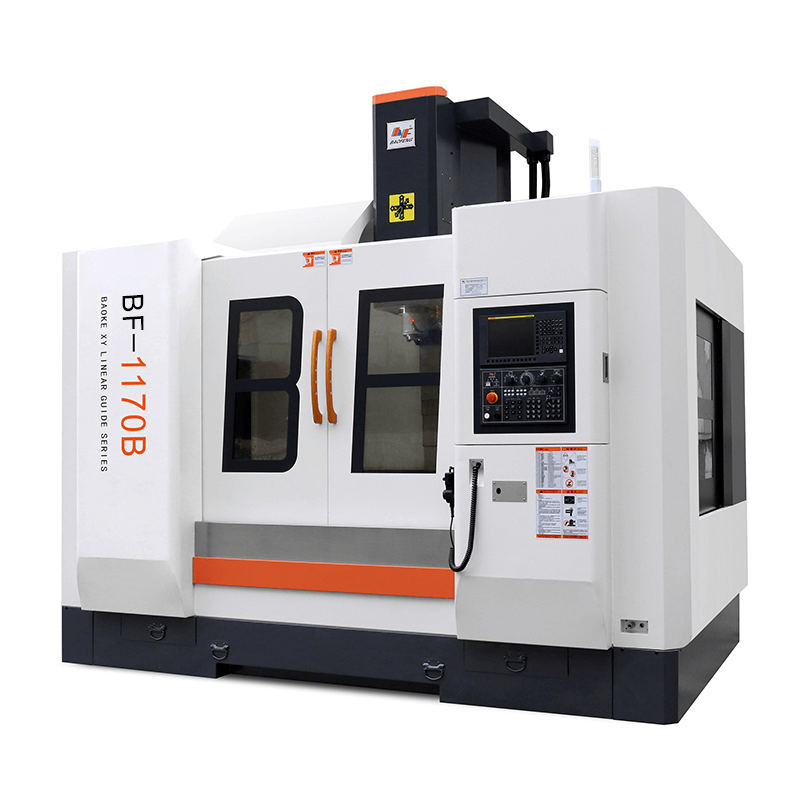

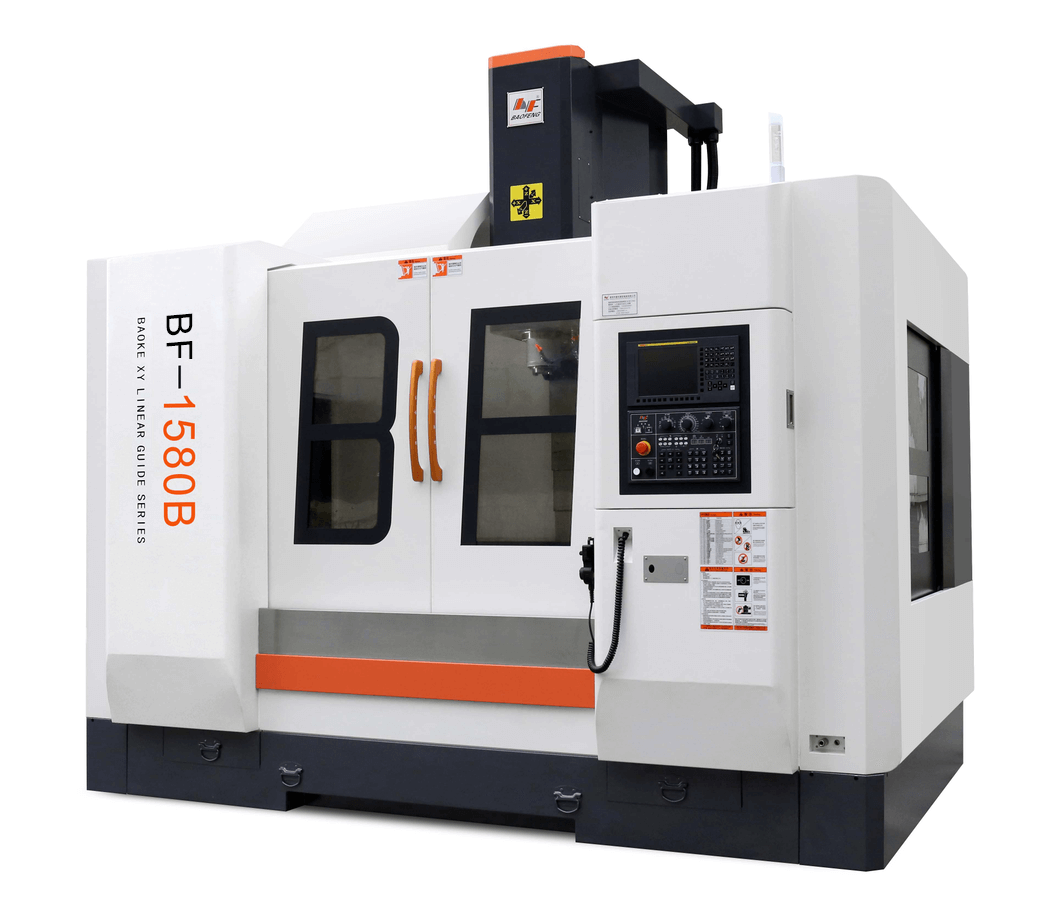

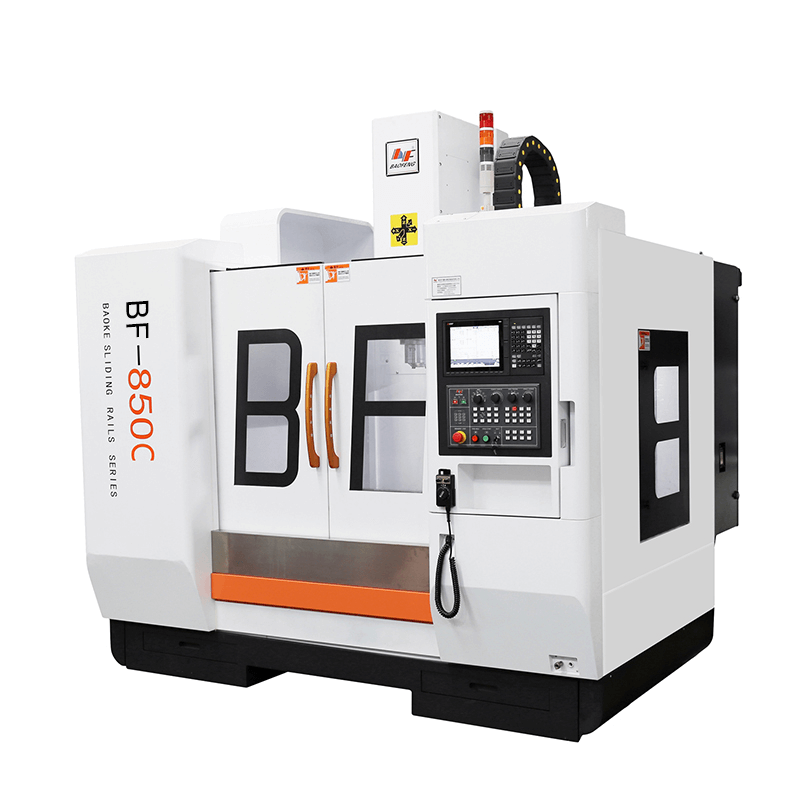

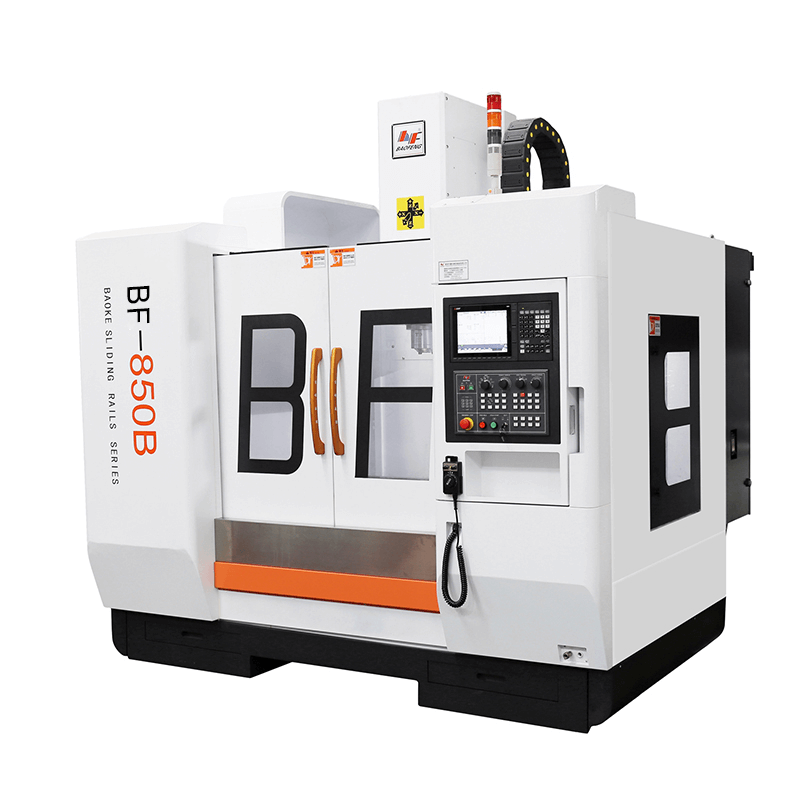

BF-850B/ BF-850C/BF-1170B/BF-1580B
产品描述
B系列三硬轨机型

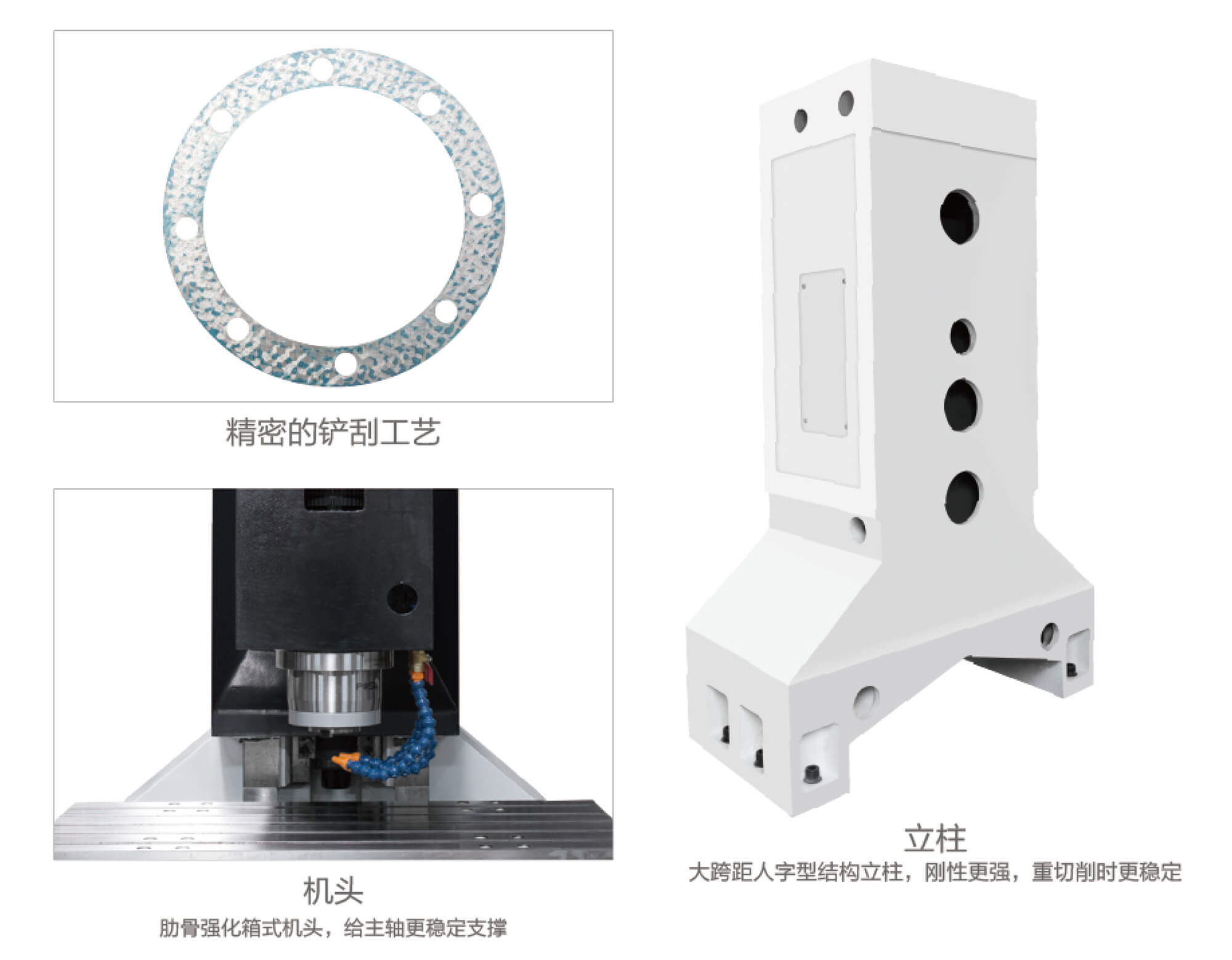

机械特点
▶ 采用米汉纳铸铁铸造并经高温回火及时效处理消除内应力，确保机械精度长期保持;
▶ 工作台面及三轴滑动导轨经高频热处理，硬度高达HRC50，耐磨性很好;
▶ 三轴导轨滑动面粘贴日本Turcite-B 耐磨片，经专业技师精细铲刮达到更佳抗磨效果和更小摩擦系数。
标准配置

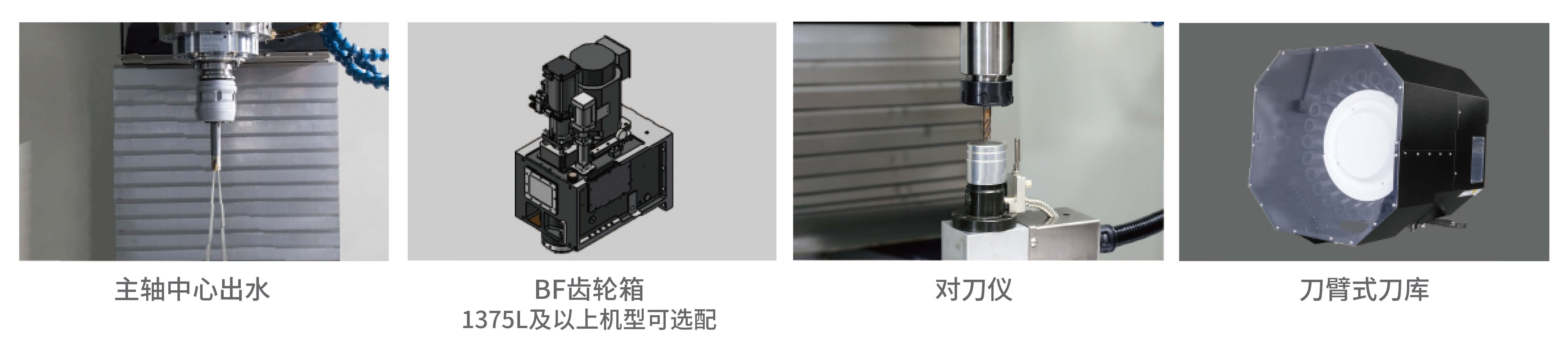

选配配置
|
▶ 工件吹气系统 |
▶ 油水分离系统 |
|
▶ 刀具冲屑系统 |
▶ 床身导轨防护罩 |
|
▶ 自动集中润滑系统 |
▶ 全防护 |
|
▶ 主轴温控系统 |
▶ 三色警报灯 |
|
▶ 手持操作单元 |
▶ 工作灯 |
|
▶ 电气箱热交换机 |
|
|
机器型号 |
单位mm |
A(长) |
B(宽) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主轴鼻端) |
|
B系列三硬轨机型 |
|||||||
|
BF-850B |
mm |
1050 |
500 |
800 |
500 |
500 |
130 |
|
BF-850C |
mm |
1000 |
530 |
500 |
700 |
110 |
|
|
BF-1170B |
mm |
1300 |
650 |
1100 |
700 |
||
|
BF-1580B |
mm |
1700 |
800 |
1500 |
800 |
160 |
|
B系列三硬轨机型
|
规格说明 |
单位 |
BF-850B |
BF-850C |
BF-1170B |
BF-1580B |
||
|

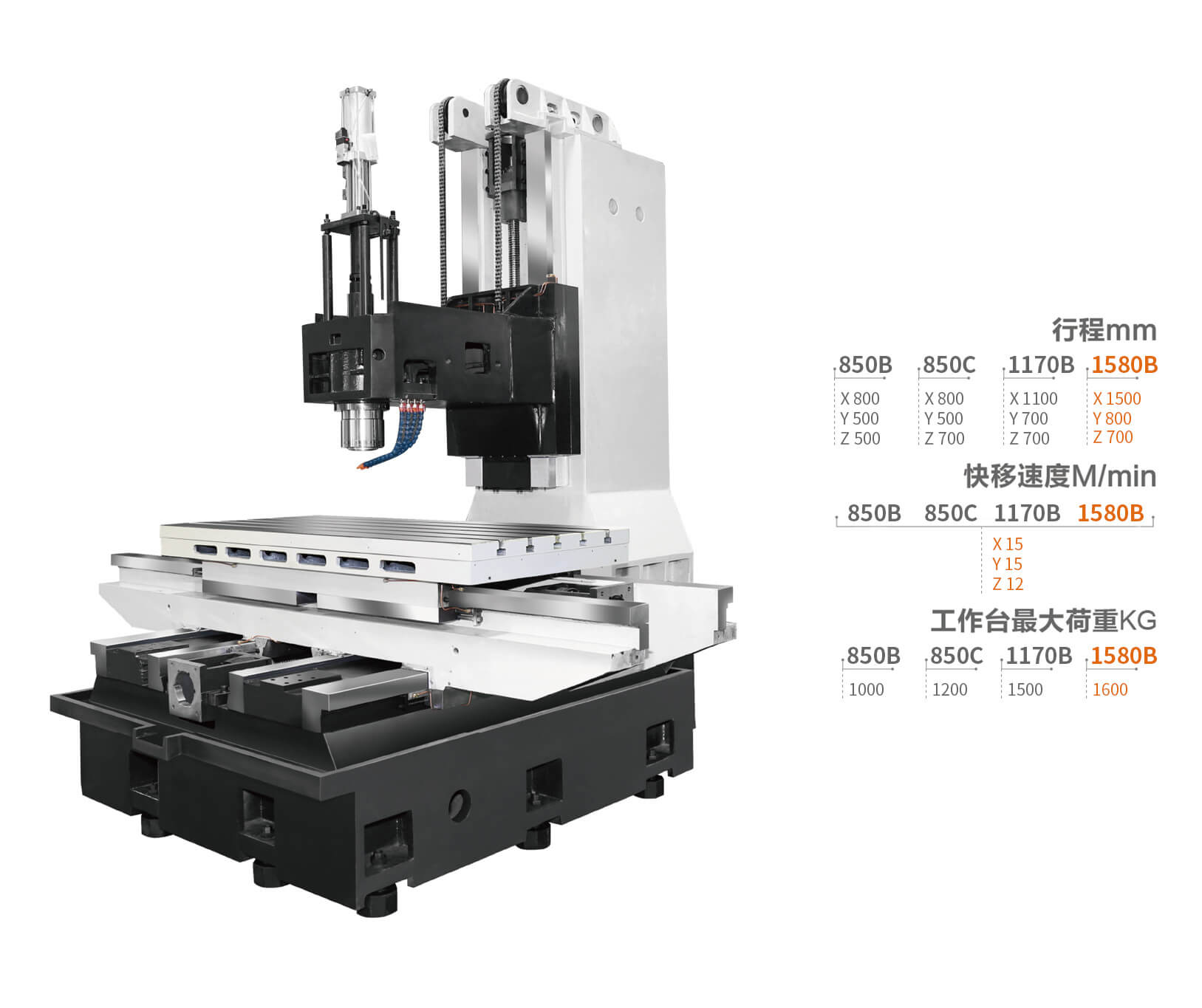

行程范围 |
|||||||
|
X轴行程 |
mm |
800 |
800 |
1100 |
1500 |
||
|
丫轴行程 |
mm |
500 |
500 |
700 |
800 |
||
|
Z轴行程 |
mm |
500 |
700 |
||||
|
主轴鼻端至工作台距离 |
mm |
130-630 |
110-810 |
110-810 |
160-860 |
||
|
主轴中心至立柱轨面距离 |
mm |
510 |
575 |
735 |
810 |
||
|
工作台 |
|||||||
|
工作台尺寸 |
mm |
1050x500 |
1000x530 |
1300x650 |
1700x800 |
||
|
工作台Max承重 |
kg |
800 |
1000 |
1300 |
1800 |
||
|
T型槽尺寸 |
mm |
5-18x90 |
5-18x100 |
5-18x120 |
5-22x135 |
||
|

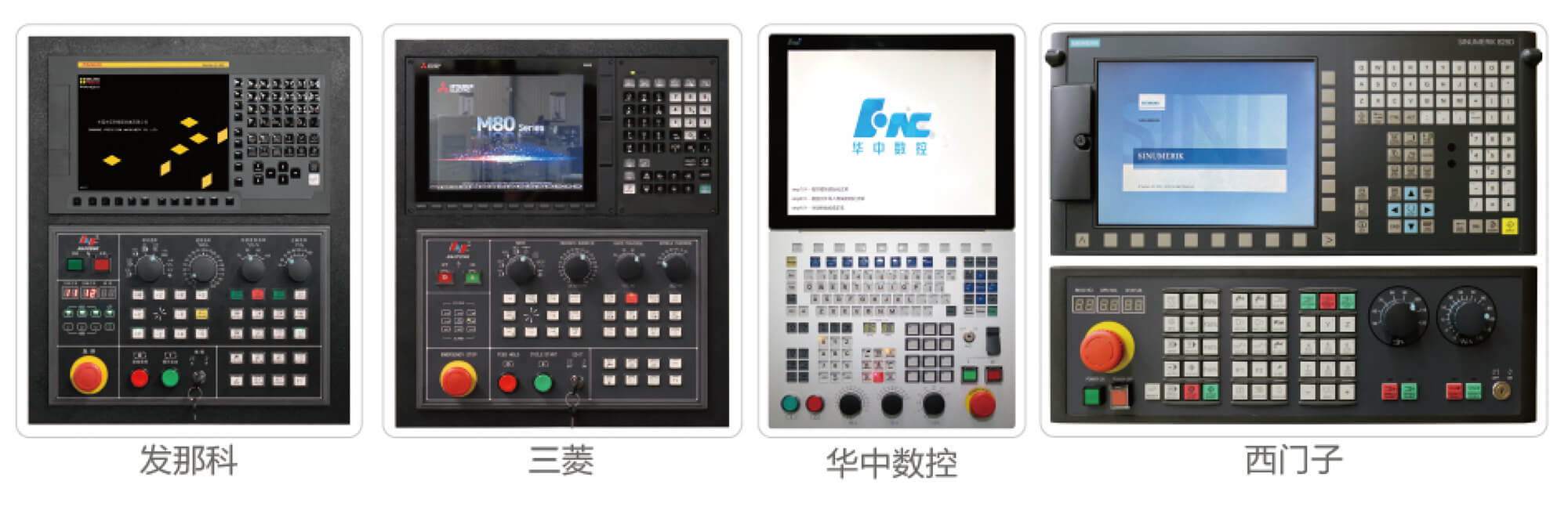

数控系统 |
|||||||
|
标准控制器（发那科） |
|
Oi-MF Plus |
|||||
|
标准控制器（三菱） |
|
M80 |
|||||
|
标准控制器（西门子） |
|
828D |
|||||
|
主轴 |
|||||||
|
联接方式 |
|
皮带式 |
|||||
|
主轴转速 |
rpm |
8000 |
|||||
|
主轴锥度及规格 |
|
BT40 |
BT50 |
||||
|
主轴电机功率（发那科） |
kw |
11/15/18.5 |
15/18.5 |
||||
|
主轴电机扭矩（发那科） |
NM |
5.25/70/95.5 |
143/191/236 |
||||
|
主轴电机功率（三菱） |
kw |
11/15 |
15/18.5 |
||||
|
主轴电机扭矩（三菱） |
NM |
22.5/64 |
143/191/236 |
||||
|
主轴电机功率（西门子） |
kw |
9/17.1/21.2 |
17/32.3/42.4 |
||||
|
主轴电机扭矩（西门子） |
NM |
57/108/135 |
57/108/135 |
||||
|
三轴 |
|
|
|||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
3.0/3.0/3.0 |
|
|
|||
|
X/Y/Z三轴电机功率（三菱） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
|
|
||
|
X/Y/Z三轴电机功率（西门子） |
kw |
2.9/2.9/2.9 |
4.5/4.5/4.5 |
|
|
||
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
20/45 |
36/90 |
|
|
||
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
22.5/64 |
37.2/90 |
|
|
||
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
22/66 |
40/120 |
|
|
||
|
X/Y/Z快移速度（发那科） |
m/min |
15/15/12 |
|
|
|||
|
X/Y/Z快移速度（三菱） |
m/min |
15/15/12 |
|
|
|||
|
X/Y/Z快移速度（西门子） |
m/min |
15/15/12 |
|
|
|||
|
机台精度 |
|
|
|||||
|
定位精度（双向） |
mm |
±0.005/300 |
|
|
|||
|
重复精度 |
mm |
±0.003/300 |
|
|
|||
|
机械 |
|
|
|||||
|
空压规格 |
kg/cm2 |
6-7bar |
|
|
|||
|
机械外观（长度尺寸） |
mm |
2600 |
2800 |
3500 |
4300 |
|
|
|
（宽度尺寸） |
mm |
2250 |
2400 |
3600 |
3800 |
|
|
|
（高度尺寸） |
mm |
2800 |
2800 |
3100 |
3350 |
|
|
|
机械重量 |
kg |
5000 |
6000 |
8000 |
11000 |
|
|
